1.數字信號處理器控制單元
本裝置選用高速高性能數字控制處理器作為核心控制單元，通過軟件層面的雙精度算法，可生成各相任意高精度波形，確保控制信號的精準性與穩定性。
2.D/A 轉換及低通濾波模塊
采用真 16 位 D/A 轉換器，16 位的分辨率能夠在全量程范圍內保障電流、電壓信號的測量精度與線性度，為后續信號處理提供高質量的模擬量輸出。
3.電壓、電流放大模塊
相電流與電壓輸出采用直接輸出方式，無需額外配置升流、升壓器。這一設計使得電流、電壓源可直接輸出涵蓋直流及多種頻率成分的波形，包括方波、各次諧波疊加的組合波形、故障暫態波形等，能夠精準模擬各類短路故障發生時的電流、電壓特征。
4.開關量輸入 / 輸出模塊
開關量輸入電路具備兼容性，可同時適配空接點和 0-250V 電位接點。在電位輸入方式下，0-6V 對應 “合” 狀態，11-250V 對應 “分” 狀態。該模塊配備 7 路開關量輸入，可便捷實現對各相開關觸頭動作時間及動作時間差的測量。
開關量輸出部分包含 8 路，均為繼電器空接點輸出，輸出容量參數為：DC 220V/0.2A、AC 220V/0.5A。開關量輸出與電壓、電流、開關量輸入等其他模塊之間實現完全電氣隔離，有效避免干擾。8 路開關量輸出的動作邏輯在不同測試模塊中存在差異化設計，以滿足多樣化的試驗需求。
5.液晶顯示及操作單元
試驗的全過程參數及最終試驗結果均通過顯示屏實時呈現，配備全套漢字化操作界面，具有顯示清晰、布局美觀、直觀易用的特點。操作控制通過旋轉鼠標及兩個功能按鍵實現，所有試驗數據及流程參數均可通過旋轉鼠標在顯示屏上完成設定，操作簡便高效。
6.專用直流電源輸出模塊
裝置在機箱底板集成一路專用可調直流電源輸出，分為 110V 及 220V 兩檔，可作為現場試驗過程中的輔助電源使用，提升裝置的現場適用性。

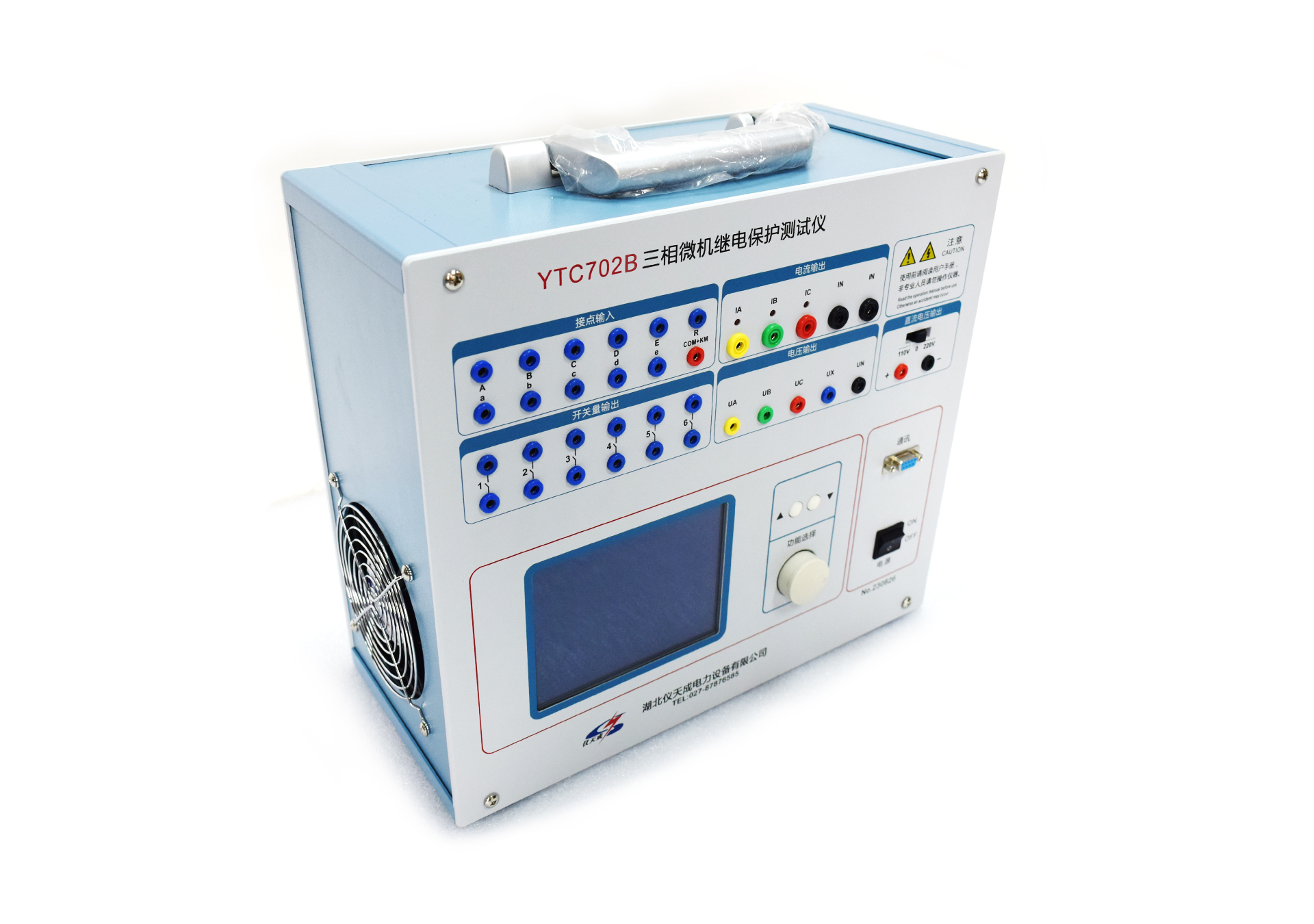

三相繼電保護測試裝置主要硬件結構如上所述，它的出現讓我們?nèi)缃耠娏ο到y(tǒng)中更加頻繁和復雜的測試工作變得更為得心應手，大幅度地減輕了人員勞動程度。
